SL1 Druckschlauch und Druck

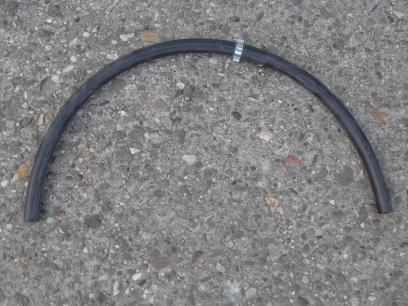

Druckschlauch wechseln

Für den Druckschlauchwechsel ist das Lösen von Schrauben nicht notwendig.

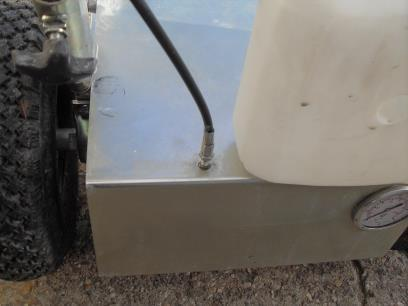

Zuerst die Feder am Pumpenbügel lösen, anschließend können Sie den Pumpenbügel hochklappen. Lösen Sie nun die Schlauchschellen und ziehen den alten Druckschlauch einfach ab. Achten Sie dabei auf die kurze und lange Seite.

Die kurze Seite zuerst anbringen, die Klammer muss mit der Öse vom Schlauch abschließen.

So wie der alte Schlauch saß, auch bitte den neuen Schlauch einbauen.

Wenn der Druck sich nach dem Wechsel nicht aufbaut

• Die Stellschraube, die sich unten am linken Bowdenzug befindet, höher drehen.
• Sollten Sie die Stellschraube, die sich am Bowdenzug befindet, nicht mehr höher drehen können, ist auch die manuelle Einstellung des Zuges unterhalb des Gerätes möglich.
• Evtl. die Zugfeder austauschen.

Anleitung auch unter: www.youtube.com Sport-lines ins Suchfenster eingeben (Video DS-Wechsel).

Druckeinstellung nach Schlauchwechsel

Bitte bei den aktuellen Druckschläuchen den Druck wie folgt einstellen:

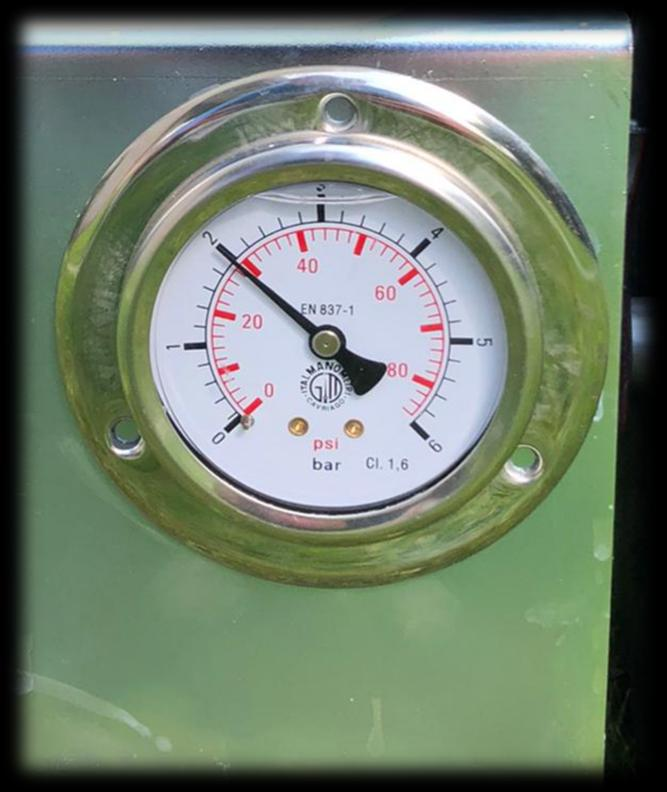

• Aufpumpen auf ca. 2,5 bar
• Markieren mit 1,6 bis max. 2 bar

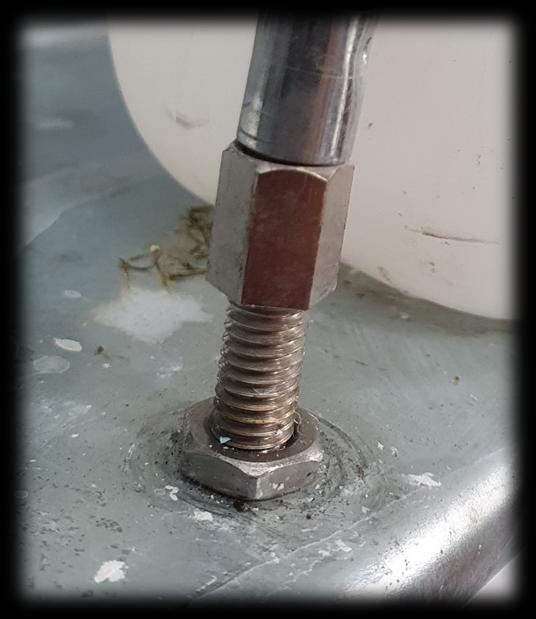

• Sofern Druck zu hoch an dieser Stellschraube Druck regulieren. Schraube im Uhrzeigersinn nach unten drehen.
• Bei Bedarf die Kontermutter lösen.

In der SL1 Bedienungsanleitung steht für die normale Markierung 1,0 bis 1,5 bar, Höchstdruck 2,5 bar. Dieses Blatt gilt für die aktuellen Druckschläuche nach einem Wechsel.

Bei Fragen oder Unklarheiten können Sie uns gerne unter 0 23 81 / 87 188 0 anrufen.
